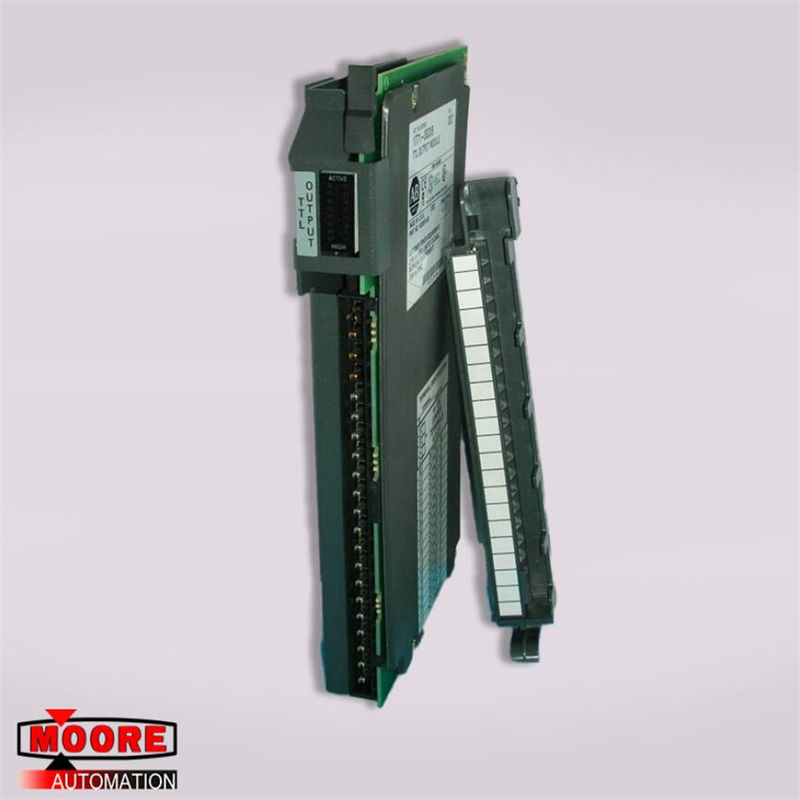

1771-OGD/B 1771-WHアレン ブラッドリーTTLの出力モジュール入力/出力1771のシリーズの
プロダクトSpecificaion
ブランド/製造業者 | アレンBradley/USA |
部品番号 |
1771-OGD/B 1771-WH |
互い違いの部品番号 | 1771-OGD/B 1771-WH |
記述 |
出力モジュール |
Dimennsions | 2.5 cm X 15.2 cm X 25.4 cm |
重量 | 0.50kg |
プロダクト細部
モジュールごとの出力:非絶縁16
モジュールの位置:1771-A4B入力/出力のシャーシを通した1771-A1B (1771-A4入力/出力のシャーシが付いているこのモジュールを使用しないで下さい)
ユーザーの供給電圧:10… 60V dc
電圧、オン州の出力、nom:48V dc
現在の評価(カーブを軽減することを見て下さい):抵抗出力ごとの2 A出力操縦者の義務ごとのモジュール0.2 Aごとの8 Aを超過しないため
最高サージ電流:反復可能な10氏のための出力ごとの4 Aあらゆる2 s;反復可能な10氏のための出力ごとの25 Aあらゆる2 s
負荷流れ、分:2.5 mA
最高オン州の電圧低下(評価される流れで):1.5V dc
最高オフ状態の漏出流れ:0.5 mA
最高出力信号の遅れ
オン0.1氏にを離れて
以外0.2の氏に
最高電力損失:15.6のW
最高熱消滅:53.3 BTU/hr
分離の電圧(連続的電圧抵抗の評価):60V (連続的な)、60 s、システムへの入力/出力のために1000V ACでテストされる基本絶縁材のタイプ
最高バックプレーンの流れ:400 mA @ 5V dc
コンダクター ワイヤー サイズ:固体0.34… 2.5 mm2 (22… 14 AWG)または評価される座礁させた銅線;120 °C (248 °F)またはより高く;最高絶縁材1.2 mm (3/64 inに。)の;2 -信号の港の…
温度コード、IEC:T3
温度コード、北アメリカ:T3C
分野の配線の腕:1771-WH;1771-WHF (溶ける3 A);1771-WHFB (溶ける1.5 A)
分野の配線の腕ねじトルク:1.0 Nm (9ポンド)
調整:10と12間;22と24間
作動する温度:IEC 60068-2-2 (テストBd、作動の乾燥した熱)、IEC 60068-2-14 (テストNb、作動の熱衝撃):0の… 60 °C (32… 140 °F)
