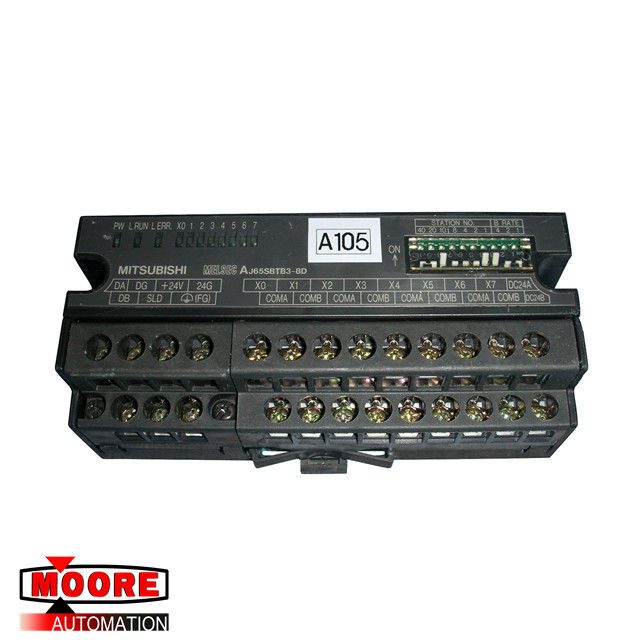

AJ65SBTB3-8D三菱の入力モジュール8はDC24V （7mA） 3ワイヤー タイプ応答時間を指します

AJ65SBTB3-8D三菱の入力モジュール8はDC24V （7mA） 3ワイヤー タイプ応答時間を指します

プロダクト細部

指定

入力ポイントの数:16ポイント

絶縁材方法:Photocoupler

評価される入力電圧:24 V DC

評価される入力電流:およそ7 mA

操作電圧範囲:19.2から26.4ボルトDC （さざ波の比率:5%の中では）

最高。入力ポイントで同時:100%

voltage/ONの流れ:14ボルトかhigher/3.5 mAまたはより高く

voltage/OFFの流れを離れて:6ボルトかlower/1.7 mAはまたは下がります

入力抵抗:およそ3.3 kΩ

応答時間:OFF-ON 1.5氏はまたは下がります（時24 V DC）;オンオフの1.5氏はまたは（24 V DC時）下がります

共通の配線方法:8 points/1公有地（ターミナル ブロックBワイヤー タイプ）

入力方法:流し/源共用タイプ

占められる場所の数:1つの場所32ポイントの割り当て（使用8ポイント）

入力/出力モジュールの電源:

電圧20.4から26.4 V DC （さざ波率:5%の中では）

流れは40 mAまたは（24 V DCおよびすべてのポイントがついているとき）下がります

騒音の耐久性:DCのタイプ騒音の電圧500 Vp-pの騒音の幅1のµs、騒音の搬送周波数25から60のHz （騒音のシミュレーターの状態）

抵抗電圧:すべてのDC外的なターミナルと地面間の1分の500ボルトAC

絶縁抵抗:10m Ωかより高い、500ボルトDCの絶縁抵抗のテスターと測定されて

外的な配線システム:7点の2部分のターミナル ブロック（伝送回線、モジュールの電源ターミナル）、直接タイプの18点のターミナル ブロック（入力/出力の電源区域） （M3ねじ）

適当なsolderlessターミナル:

RAV1.25-3.5 （JIS-C2805） [適当なワイヤー サイズに一致して:0.3 to1.25 mm2]

V2-MS3 （日本SolderlessターミナルMfg. Co.、株式会社）、RAP2-3S RAP2-3SL （日本ターミナルCo.、株式会社）

2-3N、2-3S （NICHIFUの末端工業Co.、株式会社） [適当なワイヤー サイズ:1.25から2 mm2]
