| 起源の場所: | 中国 |
| ブランド名: | NI |
| 証明: | CO.CQ |
| モデル番号: | PCI-6509 |

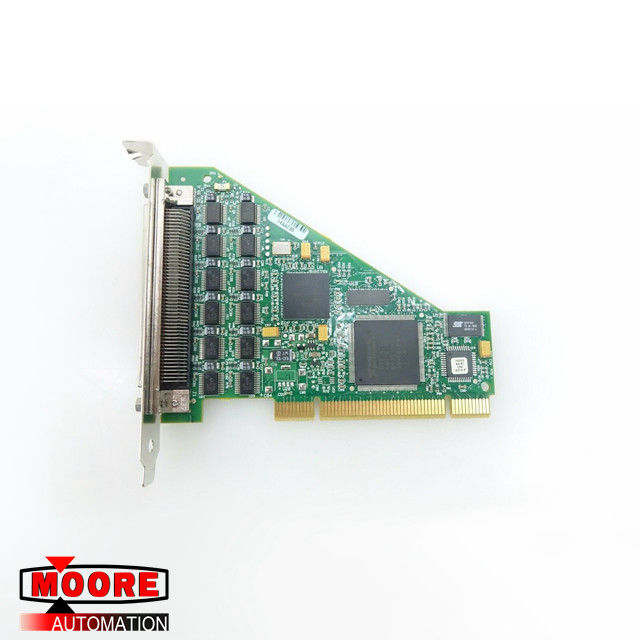

NI PCI-6509デジタル入力/出力インターフェイス
| ブランド/製造業者 | NI /CHINA |
| 部品番号 |
PCI-6509 |
| 互い違いの部品番号 |
PCI-6509 |
| 記述 | デジタル入力/出力インターフェイス |
| Dimennsions | 15.5cm x 9.2cm x 3.2cm |
| 重量 | 0.21kg |
プロダクト細部
NI 6509はデジタルろ過、プログラム可能なパワーアップ状態、変更の検出およびウォッチドッグ タイマーを特色にします。
デジタルろ過
NI 6509で利用できる入力データの故障を除去するのにデジタルろ過の選択を使用できます。変更の検出と使用されたとき、デジタルろ過はまた検査し、処理するために変更の数を減らすことができます。
デジタル フィルターを通り、時間間隔を制御するためにフィルター使用デジタル入力ラインを形成できます。フィルターは指定時間間隔の半分より短い妨げ、指定間隔より長い脈拍を渡します脈拍を。長の中間長の脈拍脈拍は間隔しかしよりより少しの半分よりフィルターを渡さない間隔かもしれなかったりまたはかもしれません。
あなたの適用に必要に応じて同様に多くの入力ラインのデジタルろ過を可能にすることができます。すべてのろ過されたラインは400 nsからNI PCI/PXI-6509の200氏まで及ぶ同じ時間間隔を共有します。PCIe-6509は3つの時間間隔だけ支えます:160 ns、10.24氏および5.12氏。
指定
電力要求事項
正価格販売状態の間のバスからの現在の引くこと:
NI PCI/PXI-6509:
+3.3 VDCの375 mA、典型的;
+5 VDCの250 mA、典型的
PCIe-6509:
+3.3 VDCの550 mA、典型的;
+12 VDCの20 mA、典型的
利用できる+5ボルト力
入力/出力のコネクター（ピン49および99）:+4.0 Vから+5.25ボルト;1Aの最高
デジタル入力/出力
チャネルの数:96入力/出力
両立性:TTL Schmitt Trigger/CMOS、参照される片端接地GND
国家パワー:抜かれた入力はまたは（ソフトウェア選択可能）、1つか0を出力しました
データ転送:割り込み、プログラムされた入力/出力
入力/出力のコネクター:100ピン女性0.050シリーズSCSI
引きの抵抗器:
プルアップの抵抗器典型的な4.7 kW
プルダウン式の抵抗器典型的な47のkW
入力電圧保護:2つまでのピン、最高の±20 V
