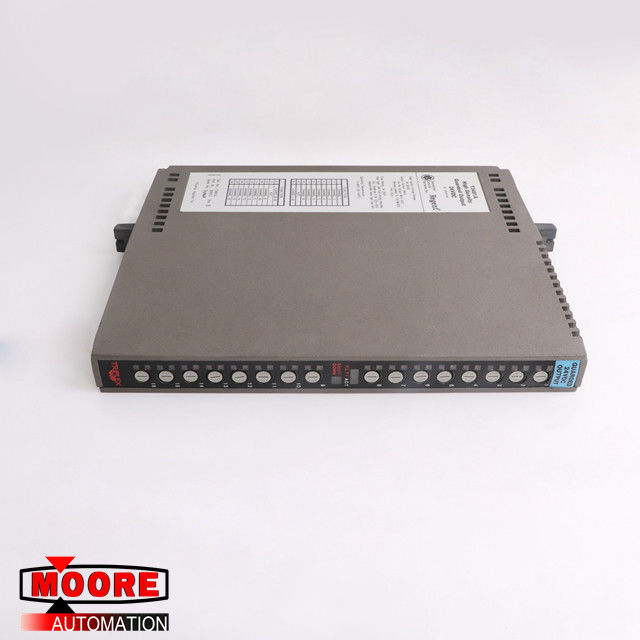

24vdc T3481a ICのTriplex守られた出力モジュール

T3481A ICSのTRIPLEX守られた24VDC出力モジュール

⇒はよい価格T3481Aのためにここにかちりと鳴ります

プロダクト細部

T3481Aの特徴

16守られた出力（2つの8人グループで）。

同じタイプの別のモジュールに平行して接続された場合耐障害性操作。

熱取り替え可能。

すべての出力回路の完全な、自動テスト。

自動ライン監視は開いた、短い分野の配線回路を検出します。

各モジュールの個々のフロント・パネルの表示器はモジュールの欠陥/活動状況および操業停止の国家を示します;付加的な表示器は各ポイントのための出力状態示し、/ヒューズの欠陥を荷を積みます。

フロント・パネルからの入手しやすい溶かします。

分野と論理回路間の2500最低の電気分離。

プロセッサ・モジュールは3つ作成されて書きます監視された守られた出力モジュールへの入力/出力Safetybus上のデータ命令を送ります。出力モジュールの上に3つ作成されたデータは準のシステム内プログラム可能なゲート・アレー(FPGA)に投票されたデータを提供する2人の独立した投票者に導かれます。各FPGAは独自に2つの出力された制御スイッチの1つを作動させます。2つの出力スイッチは負荷とシリーズで接続されます。

出力スイッチが両方ともついているとき、流れは出力を貫流し、分野の負荷を活気づけます。どちらかのスイッチが切れっていれば、流れは出力を貫流しないし、負荷はエネルギーを減らされます。シリーズ出力スイッチおよび独立したドライブ信号のこの組合せは負荷のフェイル・セイフ活発化を作り出します。単一の失敗は出力ドライブ信号かスイッチの1つ影響を与えないことができます。

ムーアのニュース

電力産業の機能の水力電気の企業。
遠隔入力/出力の働く力は単位の局域内制御の単位（LCU1、LCU2、LCU3、LCU4）に対応するLCUによって提供されます。
LCUはModbusの（マスターおよび奴隷）標準的な通信プロトコル インターフェイスを使用してRS-485シリアル・インタフェースを、提供するべきです。
Molexは出入口のプロトコル変換のために使用されます。モジュールはAB 1756の棚に直接差し込まれ、プログラミングのための標準的なブロックを備えています。
国際規格の産業イーサネット議定書EtherNet/IPはLCUでPLCとワークステーションの間で使用されます。
コミュニケーション速度は100Mbpsに達し、PLCはAB ControlLogixシステム知事の油ポンプの制御ループおよび単位のローカルLCU制御を書き入れるために球弁の制御ループを採用します。

電力産業の機能の火力発電の企業:社会の開発によって、ネットワーク テクノロジー、コンピュータ技術およびPLC制御は技術ますます成長するようになっています。火力発電所のすべての補助制御システムは集中制御部屋の完全な監視操作を実現するために全植物の補助ネットワーク・コントロール・システムを入れることができます。オートメーションのレベルは非常に改良され、全植物の効率は改善されました。
