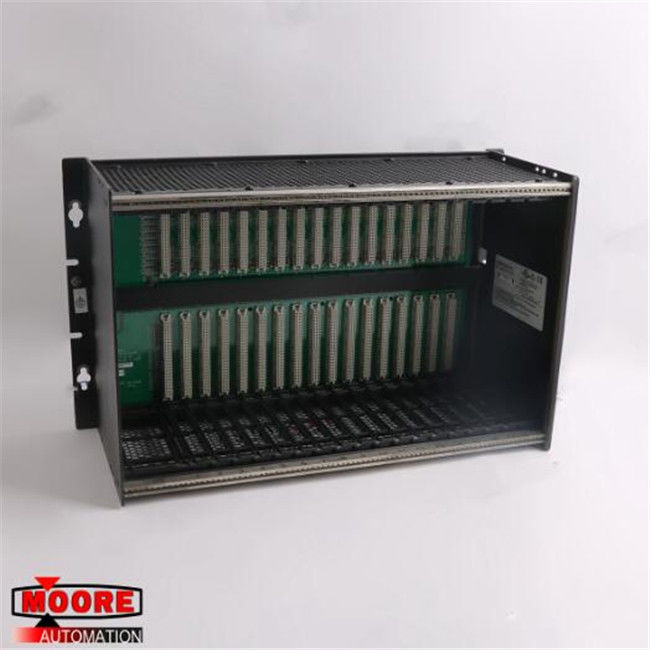

IC698CHS017 GE RX7i 17スロット棚の壁の(後部)台紙
⇒はよい価格IC698CHS017のためにここにかちりと鳴ります
ブランド/製造業者 | GE /USA |
部品番号 |
IC698CHS017 |
互い違いの部品番号 | IC698CHS017 |
記述 | モーターSERVO |
Dimennsions |
48.5x18.7x28.5cm |
重量 | 6.28kg |
プロダクト細部
IC698CHS017は17スロット、前後-シリーズ90-70、VMEおよびRX7iモジュールを支えることができる取付けられた棚です。棚のバックプレーンのモジュールのコネクターは0.8インチ(20.3 mm)離れて間隔をあけられ、互換性がありますと選抜します両方幅および二重幅モジュールを。棚スロット ゼロは単位の電源を握り、棚スロット1は単位のCPUを握ります。他のスロットはすべてモジュールのあらゆる混合物のために利用できます。
IC698CHS017は「開いた装置」の棚として考慮されます;従って、それは少なくともIP54保護encasementに取付けられていなければなりません。この棚は11.15インチ高いです(283のmm)、19インチ幅(483のmm)、および7.5インチ深いです(190のmm)。スペースの9インチ(23 cm)は棚の間にファンを取付けるように要求されます。注:冷却ファンはある特定のモジュールが棚に取付けられていれば、各ファンは別の動力源のために設計されています要求され。
ジャンパーおよびディップ スイッチは演説モジュールのために必要ではないです;その代り、棚サポートは入力/出力モジュールのための感知に細長い穴をつけます。入出力モジュール ポイント参照はCIMPLICITY機械版論理開発者PLCソフトウェアによって堪能です。割り込みは確認シグナルを、またバス補助金信号はひな菊の花輪構成で自動的に一緒に接続されます。RX7iのAC電源はより高い流れを支える機能のIC698CHS017によって支えられます。周期VMEごとの棚のバックプレーン サポート64ビットのJ2コネクターは速度を移します。
RX7iにおよびシリーズに90-70のモジュール盾の基づいていることのための異なった選択があります。RX7i装置のために、各モジュールの金属フェースプレートはencasementにしっかりと付すべきです。シリーズのために90-70のモジュールは、作り付けの地上クリップ取付けられていたときencasementの接触をします。地面に棚を接続するためには、AWG #12を使用して下さい(地球の地面にサイド取付けられた地上のスタッドを接続するナットおよび星の洗濯機が付いている3.33 mm^2)ワイヤー。
