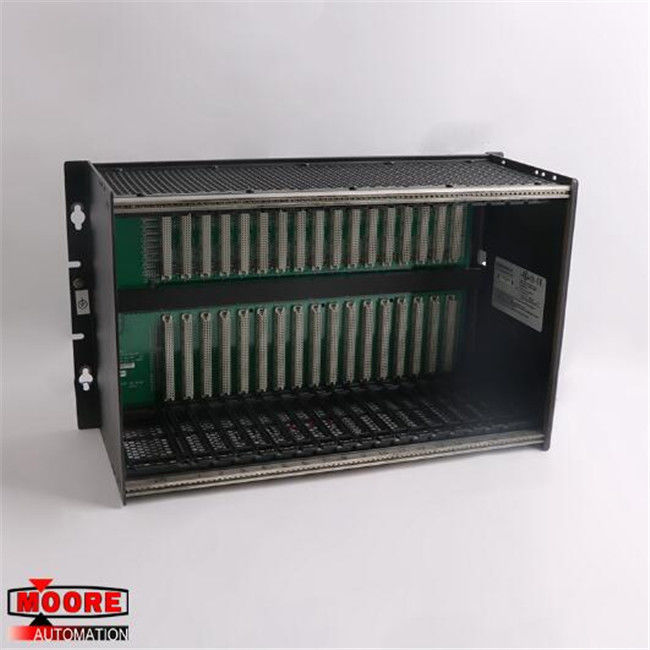

IC698CHS017 GE RX7i 17スロット棚の壁の（後部）台紙

IC698CHS017 GE RX7i 17スロット棚の壁の（後部）台紙

⇒はよい価格IC698CHS017のためにここにかちりと鳴る

私達に連絡しなさい

電子メール:miya@mvme.cn （かちりと言う音）

QQ:2851195450

Tel:86-18020776792（かちりと言う音）

Skype:miyazheng520 （かちりと言う音）

プロダクト細部

IC698CHS017は17スロット、前後-シリーズ90-70、VMEおよびRX7iモジュールを支えることができる取付けられた棚である。棚のバックプレーンのモジュールのコネクターは0.8インチ（20.3 mm）離れて間隔をあけられ、単一の幅および二重幅モジュール両方と互換性がある。棚スロット ゼロは単位の電源を握り、棚スロット1は単位のCPUを握る。他のスロットはすべてモジュールのあらゆる混合物のために利用できる。

IC698CHS017は「開いた装置」の棚として考慮される;従って、それは少なくともIP54保護encasementに取付けられていなければならない。この棚は11.15インチ高い（283のmm）、19インチ幅（483のmm）、および7.5インチ深い（190のmm）。スペースの9インチ（23 cm）は棚の間にファンを取付けるように要求される。注:冷却ファンはある特定のモジュールが棚に取付けられていれば、各ファンは別の動力源のために設計されている要求され。

ジャンパーおよびディップ スイッチは演説モジュールのために必要とされない;その代り、入力/出力モジュールのために感じる棚サポート スロット。入出力モジュールポイント参照はCIMPLICITY機械版論理開発者PLCソフトウェアによって達成される。割り込みは確認シグナルを、またバス補助金信号はひな菊の花輪構成で自動的に一緒に接続される。RX7iのAC電源はより高い流れを支える機能のIC698CHS017によって支えられる。棚のバックプレーンのJ2コネクターは周期VMEの移動の速度ごとの64ビットを支える。

RX7iにおよびシリーズに90-70のモジュール盾の基づいていることのための異なった選択がある。RX7i装置のために、各モジュールの金属フェースプレートはencasementにしっかりと付すべきである。シリーズのために90-70のモジュールは、作り付けの地上クリップ取付けられていたときencasementの接触をする。地面に棚を接続するためには、AWG #12を使用しなさい（地球の地面にサイド取付けられた地上のスタッドを接続するナットおよび星の洗濯機が付いている3.33 mm^2）ワイヤー。

私達のサービス

100%の完全な新元の工場シール

保証:12か月

パッケージ:カートンが付いている元のパッキング

受渡し時間:支払の後の3日に出荷される
