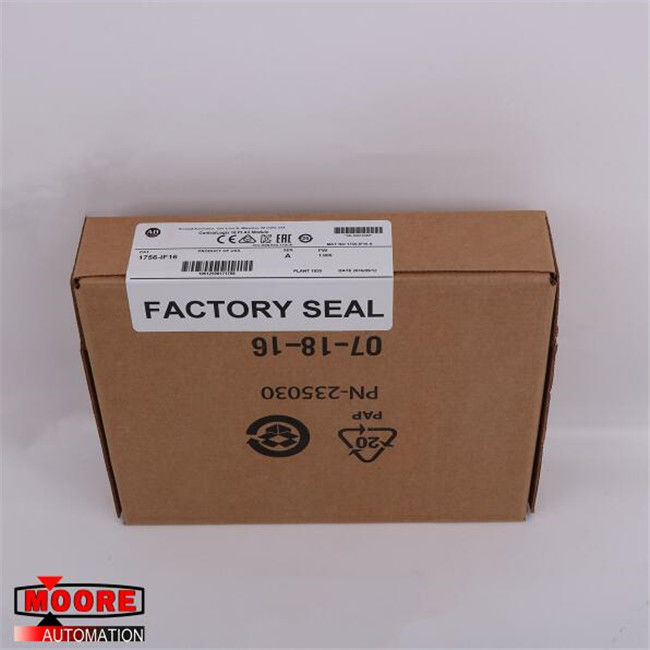

1756-IF16 1756IF16アレン ブラッドリーABの非絶縁アナログの流れ/電圧入力/出力モジュール
ブランド/製造業者 | アレンBradley/USA |
部品番号 |
1756-IF16 |
互い違いの部品番号 | 1756-IF16 |
記述 | モーターSERVO |
Dimennsions |
23.3x18.3x5.3cm |
重量 | 0.35kg |
私達に連絡しなさい
電子メール:miya@mvme.cn (かちりと言う音)
QQ:2851195450
Tel:86-18020776792(かちりと言う音)
Skype:miyazheng520 (かちりと言う音)
プロダクト細部
アレン ブラッドリー1756-IF16は非絶縁アナログの流れ/電圧入力/出力モジュールである。ControlLogixのシャーシに接続するためには、それは1756-TBS6Hまたは1756-TBCHのRTB、か取り外し可能なターミナル ブロック ハウジングが、要求する。この入力モジュールは利用できる16ポイントを備えている。これらのポイントはユーザーが他のモジュールとは違う違った方法のモジュールを、ワイヤーで縛ることを可能にする。1756-IF16はユーザーおよびアプリケ−ション使用要件によって3つの異った方法を使用して、ワイヤーで縛ることができる:片端接地の配線、差動配線および高速モード差動配線。片端接地のワイヤーで縛る方法はすべての入力装置が入会地に結ばれるとき最もよい。これはモジュールによってコントローラーのためにデジタル データの発生で使用される相違を得るために信号用接地と信号入力の1つの側面を比較するのためである。16片端接地の配線はすることができる。適用に入会地がないし、別の信号の組を持つことができないとき差動ワイヤーで縛る方法を使用して推薦される。このワイヤーで縛る方法はまた改善されたノイズ耐性が必要の環境のためである。差動モードのチャネルは互いから完全に隔離されない。
1つのチャネルは多数の差動入力信号に別の電圧共通の参照があれば別のチャネルの読書に影響を与えるかもしれない。これが起こるとき、ユーザーは異なったモジュールの入力をワイヤーで縛るか、または隔離された入力モジュールによって非絶縁モジュールを取り替えるべきである。このモードで8つの関係が割り当てられる。最後に、高速モード差動配線方法は最も速く可能なデータ更新を可能にする。但し、ある特定の条件はユーザーが高速モードを使用できることができるように要求される。最初に、それは差動配線方法を使用する。2番目にこのモードでモジュールの4つのチャネル毎にの1つだけが使用することができる時。1756-IF16モジュールのパワー消費量は2.3ワットであり、2.33ワットの総バックプレーン力がある。入力範囲は± 10ボルト、0から10ボルトから、0から5ボルト、か0から20 mAである。5.1ボルトのこのモジュールの現在の引くことは150 mA、または24ボルトに65 mAである。バックプレーンの電圧そして現在の評価はDC 5.1ボルト、150 mA最高で、およびDC 24ボルトの65 mA最高でである。入力電流の範囲は4から20 mAからであり、入力電圧範囲は-10から10ボルトからおよび100VAに限られてである。電圧電力損失はおよそ2.3ワットであり、現在の電力損失は3.9ワットである。電圧のための熱消滅は現在のための7.84 BTU/hourそして13.3 BTU/hourである。それにまたDC 30ボルト(電圧)および8ボルトのの最高の過電圧の保護がDCある(現在の)。
