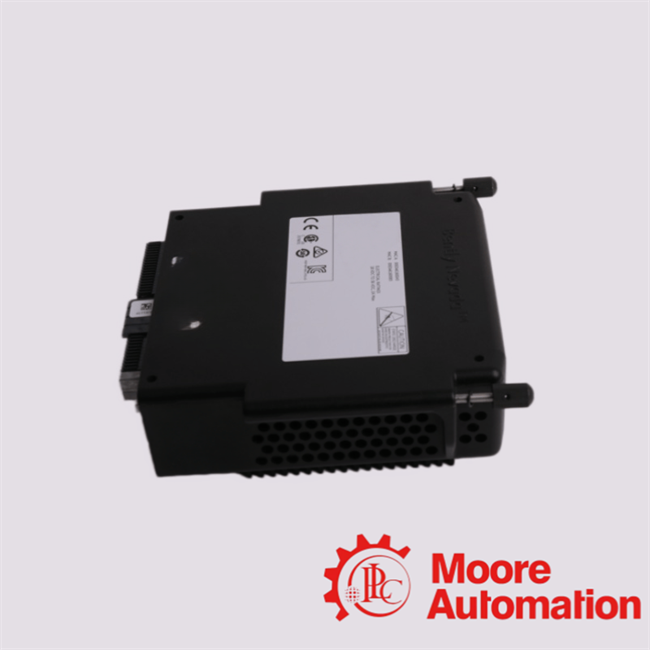

3701/55 323174-01 Bently Nevada ADAPT (ESD) 緊急シャットダウン装置
Bently Nevada ADAPT 安全システム
製品概要
3701/55 323174-01 Bently Nevada ADAPT ESD 緊急停止デバイスは、回転機械の重要な保護のために設計された高信頼性安全 PLC ベースの緊急停止システム (ESD) です。グラフィカル ロジック プログラミング、過速度検出、トリプル モジュラー冗長 (TMR) アーキテクチャが統合されており、タービン、コンプレッサー、エクスパンダ、産業用プロセス機器などの安全性が重要なアプリケーションに適しています。
主な特長
- 部品番号: 3701/55 323174-01
- システムタイプ: ADAPT ESD 安全 PLC
- 安全アーキテクチャ: トリプル モジュラー冗長性 (TMR)
- 機能: 緊急シャットダウン & 過速度保護
- プログラミングインターフェイス: グラフィカルロジック構成ソフトウェア
- 用途：回転機械保護システム
安全アーキテクチャ（TMR設計）
3701/55 323174-01 Bently Nevada ADAPT ESD システムは、トリプル モジュラー冗長性 (TMR) を使用します。
- 3つの独立したCPUモジュール
- 各CPUは2つの速度入力チャンネルを処理します
- 合計システム容量: 6 つの速度チャンネル
- 障害検出のための継続的なクロスモニタリング
このアーキテクチャにより、安全性が重要な環境においてフォールトトレラントでフェイルセーフな動作が保証されます。
入力システムのアーキテクチャ
ディスクリート入力
- 最大32のDI/PVチャンネル
- 12 チャネルは次のように構成可能:
- ディスクリート入力または
- 4 ～ 20 mA アナログ入力
- 極性独立端子によるドライ接点のサポート
- 内部ウェット電圧: 10-15 VDC
- 耐障害性: ± 40 V 入力保護
アナログ入力
- 信号範囲: 4-20 mA ±1%
- コモンモード範囲: ± 32 V
- 差動範囲: 0 ～ 25 mA
- 産業用プロセス計測機器の統合向けに設計
- 障害保護: ± 40 V 許容差
出力システムのアーキテクチャ
3701/55 ADAPT ESD 緊急シャットダウン デバイスは、TMR リレー出力モジュールを使用します。
- 各モジュールには 5 つのリレーが含まれています
- ロジック通知に使用される 4 つのリレー
- 1 つのリレーが OK / NOT OK のシステムステータスを示します
- 構成可能な投票ロジックをサポートします。
- 1oo1 (1 対 1)
- 2oo3 (TMR の 3 人中 2 人が投票)
これにより、決定的かつフェールセーフなシャットダウン実行が保証されます。
代表的な用途
- ガスタービン
- 蒸気タービン
- 水力タービン
- コンプレッサー
- エキスパンダー
- 石油およびガスプロセスシステム
- 石油化学プラント
- 発電安全システム
よくある質問
Q1: ミッションクリティカルな保護システム用の 3701/55 323174-01 Bently Nevada ADAPT (ESD) 緊急シャットダウン デバイスに実装されている機能安全アーキテクチャは何ですか?
A: 3701/55 323174-01 Bently Nevada ADAPT (ESD) 緊急シャットダウン デバイスは、トリプル モジュラー冗長性 (TMR) 安全アーキテクチャを利用しており、3 つの独立した CPU モジュールが安全ロジックを継続的に処理および相互検証して、フェールセーフ動作を保証します。
Q2: 3701/55 323174-01 Bently Nevada ADAPT (ESD) 緊急シャットダウン デバイスは、回転機械保護アプリケーションにおいて過速度検出の冗長性をどのように実現しますか?
A: 3701/55 323174-01 Bently Nevada ADAPT (ESD) 緊急シャットダウン デバイスは、合計 6 つの速度入力チャネル (CPU モジュールごとに 2 つ) を処理し、タービン、コンプレッサー、エキスパンダの冗長過速度検出を可能にします。
Q3: 3701/55 323174-01 Bently Nevada ADAPT (ESD) 緊急シャットダウン デバイス入力処理システムにおけるトリプル モジュラー冗長性 (TMR) の役割は何ですか?
A: 3701/55 323174-01 Bently Nevada ADAPT (ESD) 緊急シャットダウン デバイスでは、TMR はすべての入力信号が 3 つの CPU によって独立して処理されることを保証し、チャネル偏差が発生した場合の自動障害検出と分離を可能にします。
Q4: 3701/55 323174-01 Bently Nevada ADAPT (ESD) 緊急シャットダウン デバイスは、ディスクリート信号やアナログ信号などの混合信号入力をどのように管理しますか?
A: 3701/55 323174-01 Bently Nevada ADAPT (ESD) 緊急シャットダウン デバイスは、最大 32 個の DI/PV チャネルを組み合わせてサポートしており、12 個はディスクリート入力または 4 ～ 20 mA アナログ入力として構成可能であり、産業用計器との柔軟な統合が可能です。
Q5: 3701/55 323174-01 Bently Nevada ADAPT (ESD) 緊急シャットダウン デバイス アーキテクチャにおける 4 ～ 20 mA 信号処理の重要性は何ですか?
A: 3701/55 323174-01 Bently Nevada ADAPT (ESD) 緊急シャットダウン デバイスは、±1% の精度で 4 ～ 20 mA のアナログ入力をサポートし、安全性が重要なアプリケーションで正確なプロセス変数の監視を可能にします。
