| 起源の場所: | ドイツ |
| ブランド名: | others |
| 証明: | CO.CQ |
| モデル番号: | KUAX671 671.022.16 |

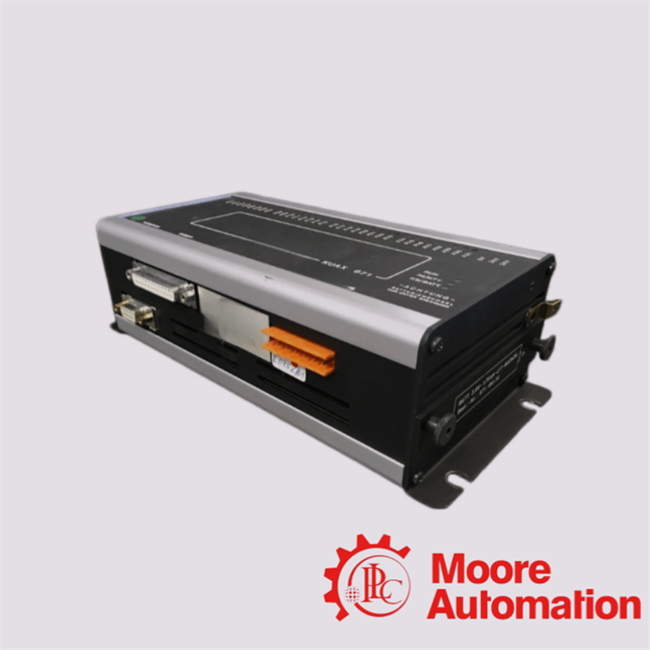

クンケ・クアックス671 671022.16は,インテリジェントの故障隔離と専用診断レポート出力を持つ16出力電子カムコントローラで,連続生産環境のために設計されています.
についてクンケ・クアックス671 671022.16KUAX 671ファミリーの特殊変種であり,プロセス継続性が重要なアプリケーションのために設計されています.標準モデルとは異なり 単一のショートサーキットはすべての出力をオフにします671号線から022.16は選択的な出力停止を備えています. 残りの15の出力が正常な動作を続けるときに,欠陥のある出力のみが無効になります.このユニークな機能は,組み立てラインにとって不可欠です.梱包機械システムが完全に停止すると材料の廃棄物や生産が遅れる場合
断層隔離以外にもクンケ・クアックス671 671022.162つの専用出力チャネル (A00とA01) を使った診断報告システムを統合する.出力A00は,任意の出力における短回路状態か,アクティブプログラムにおけるパラリティエラーを報告する.制御装置の動作を停止することなくアウトプットA01はリチウム電池の電圧をモニターし,3.4Vを下回ると起動し,ユニットが稼働している間,メンテナンススタッフに電池を交換するための4週間の窓を与えます.この診断出力は PLC に接続できます警告灯,または遠隔警告のための建物管理システム.
運用上では,クンケ・クアックス671 671022.16KUAX 671 シリーズのすべてのコア機能を保持しています:絶対エンコーダーサポート (180/360/1000ステップ/rev),最大 128,000 カム 8 プログラムに分散KUAX 671 PG ハンドターミナルまたはPCベースのNOBESソフトウェアを介してプログラミング制御器は24Vの直流電源を使用し,インダクティブロードのためのフリーホイリングダイオードを統合した光学的に隔離された出力 (開放放放出器,チャンネルあたり0.4A) を備えています.
短路が発生すると KUHNKE KUAX 671022.16 は,他の15の出口を完全に稼働させながら,欠陥のあるチャネルのみを無効にします.これは,1つの故障したバルブまたはソレノイドが生産ライン全体を停止するのを防ぐこと,このコントローラが連続プロセスに最適化され, ダウンタイムが物質廃棄物と収益性に直接影響する.
クンケ・クアックス671022.16は,特定の故障状態をシグナルする2つの外部アラーム出力を提供します.A00はショート回路またはパラリティエラーで起動します.A01は内部リチウム電池が3.4Vを下回ると起動します.これらの信号は,直接PLC入力にワイヤリングすることができます操作者が制御器の前面パネルをチェックする必要なく,状態の遠隔監視を可能にするスタックライト,または建物管理システム.
標準のKUAX 671コントローラとは異なり,PARITYエラーを検出すると出力を停止します.022.16 PARITY LEDと診断出力A00でエラーを報告しながら正常な動作を継続する.これは,予定された保守窓まで生産を継続することを可能にします.影響を受けたプログラムが削除され (DELキーを使って) バックアップから再起動できる時点.
| 製造者: | クンケ |
| 部品番号: | KUAX671 671 について022.16 |
| 製品ファミリー: | クンケ |
| 製品タイプ: | カムコントローラ |
| ストック: | 1 |
| 診断出力: | A00,A01 |
| 供給電圧: | 24V DC (+20% / -20%) |
| 現在の消費量: | ≤0.5A (コントローラ + ハンド端末 + エンコーダー) |
| エンコーダの解像度: | 180, 360,または 1000 ステップ/回転 (設定可能) |
| プログラム数: | 8 (0-7) |
| 最大キャム: | 128,000 (プログラムと出力に分布) |
| インディケーター (フロントパネル): | RUN (緑),PARITY (赤),KS/BATT (赤) |
KUAX671 671 について022.16 カムコントローラ (Cam Controller) は,エンコーダーフィードバックのリアルタイム位置処理のために設計されたプログラム可能な電子カムスイッチシステムである.決定的な出力切り替えを実行します. 既定の角形または線形位置テーブルに基づいてこれは,PLCスキャンサイクルのタイミングに依存することなく,機械的な動きと出力アクチュエーションの間のハードウェアレベルの同期を可能にします.
KUAX671 671 について022.16 カムコントローラーは,構成に応じて,インクリメンタルまたは絶対的なエンコーダー入力をサポートする.継続的に位置信号をサンプリングし,カム評価のための度数または回転数で表現された高解像度位置値に変換.
KUAX671 671 について022.16 カムコントローラーは,セグメントベースのカムテーブルモデルを使用する.各出力チャネルは,角度的なオンとオフ位置によって定義される.制御器は,保存されたキャムウィンドウと実際の位置を継続的に比較し,決定的なタイミング行動で出力状態を更新します.
KUAX671 671 について022.16 カムコントローラには,カムプロファイル,スケーリングパラメータ,出力構成を保存するために使用される非揮発性メモリが含まれます.この設定は,すべての設定が電源喪失後に保持され,システムが再構成なしで作業を再開することを保証します.
KUAX671 671 について022.16 カム制御装置は,ゼロ位置を定義するために電子参照または自路機能を使用する.これは,多軸調整のための機械シャフト位置と仮想カム定義の間の正確な同期を可能に.
