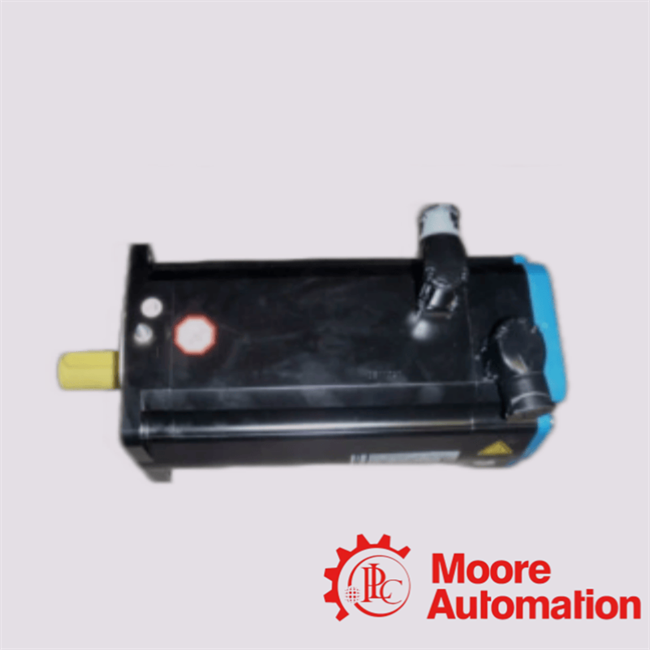

BSH1402P21A2A シュナイダー高性能交流同期サーボモーター

Name: BSH1402P21A2A シュナイダー 高性能交流同期サーボモーター
Brand: MOORE AUTOMATION LIMITED
SKU: BSH1402P21A2A
Availability: InStock

プロダクト細部:

起源の場所:	フランス
ブランド名:	Schneider
証明:	CO.CQ
モデル番号:	BSH1402P21A2A

詳細情報

起源の場所:

フランス

ブランド名:

Schneider

証明:

CO.CQ

モデル番号:

BSH1402P21A2A

ブランド:

シュナイダーエレクトリック

モデル番号:

BSH1402P21A2A

製品シリーズ:

レクシウムBSHシリーズ

製品タイプ:

AC同期サーボモータ

モーター技術:

永久磁石同期モーター (PMSM)

適用カテゴリー:

産業用モーションコントロール/サーボオートメーション

ハイライト:

High Light

ハイライト:

高いトルク密度

ハイパーフェイス精度フィードバック

滑らかなキーレスシャフト

取引情報

最小注文数量:

価格:

inquiries

パッケージの詳細:

新品、オリジナル、工場密封済み

受渡し時間:

2～3営業日

支払条件:

T/T

供給の能力:

要求する

製品説明

BSH1402P21A2A シュナイダー高性能 AC 同期サーボモーター

特別に設計された高速かつ高精度の産業オートメーションアプリケーション、BSH1402P21A2A シュナイダー高性能 AC 同期サーボモーター高トルク密度、正確なフィードバック制御、堅牢な環境保護をコンパクトな Lexium BSH シリーズ設計に組み合わせています。動的応答が制限されている従来のモーターとは異なり、このサーボモーターは最大で3.4 kW の出力電力と高い連続ストールトルク能力、遅い加速、不安定な位置決め、高負荷時の不十分なマシンパフォーマンスなどの一般的な自動化の課題の解決に役立ちます。との統合を考慮して設計されていますシュナイダーエレクトリック Lexium モーションコントロールシステムBSH1402P21A2A は、ロボット工学、CNC 機械、包装機器、および高速で再現性のある動作を必要とする高度な製造システムにとって理想的なソリューションです。 IP65 保護、SinCos Hiperface エンコーダフィードバック、柔軟な M23 コネクタ設計により、精度、信頼性、設置の柔軟性が不可欠な要求の厳しい工場環境に特に適しています。

技術仕様

技術的パラメータ	仕様
製品型式	BSH1402P21A2A
メーカー	シュナイダーエレクトリック
製品タイプ	AC同期サーボモータ
モーターシリーズ	シュナイダーレクシウム BSH シリーズ
連続失速トルク	14.9 Nm ～ 19.5 Nm (ペアの Lexium ドライブに応じて)
最大機械速度	4000RPM
公称出力電力	最大3.4kW（3400W）
極数	10極
フランジサイズ	140mm
シャフトの種類	スムーズ/タップなしシャフト (キー溝なし)
保持ブレーキ	メカニカルブレーキなし
フィードバックセンサー	SinCos Hiperface シングルターンエンコーダ、128 周期/回転
最大定格電圧	AC480V 三相
定格電流	13.2A
保護等級	IP65 ハウジングと滑らかなシャフトエンド (接続設定に応じて IP50/IP67 のバリエーション)
正味重量	16.6kg
接続タイプ	2 × M23 角度付き回転可能コネクタ

調達決定のための主要なパラメータに関する洞察

連続失速トルク: 最大 19.5 Nm 高トルク密度

パラメータ値:14.9 Nm ～ 19.5 Nm の連続ストールトルクは、組み合わせた Lexium ドライブに応じて異なります。

購入者の価値:トルク密度は、精度を維持しながら重い荷物を移動する機械の能力に直接影響します。 BSH1402P21A2A は、コンパクトな 140 mm のフレームサイズ内で強力な連続トルクを提供し、メーカーが性能を犠牲にすることなく小型の機械を構築できるようにします。

フィードバックセンサー: SinCos Hiperface シングルターンエンコーダー

パラメータ値:1 回転あたり 128 周期の SinCos Hiperface エンコーダ。

購入者の価値:高解像度フィードバックにより、コントローラーはモーターの位置と速度を正確に理解できます。これにより、ロボット工学、CNC 機器、精密組立システムの動作精度が向上し、位置決め誤差が減少し、複雑な動作シーケンス中のスムーズな動作が保証されます。

保護等級: IP65 工業用保護

パラメータ値:IP65定格のハウジングと滑らかなシャフトエンド。

購入者の価値:IP65 エンクロージャは塵や噴流水からモーターを保護し、湿気、オイルミスト、浮遊粒子のある生産ラインなどの厳しい工場環境に適しています。これにより、メンテナンス頻度が軽減され、装置の信頼性が向上します。

主な利点

コンパクトなフレームで高いトルク密度:BSH1402P21A2A は、コンパクトな 140 mm モーターフレーム内で高い連続トルク性能を実現し、機械メーカーが設置スペースを節約しながら強力なモーション制御を実現できるようにします。
高度な自動化のための正確なフィードバック:統合された SinCos Hiperface エンコーダは正確なモーションフィードバックを提供し、要求の厳しい産業用途向けに正確な同期と再現可能な位置決めを可能にします。
スペースが限られた機械でも柔軟に設置:回転可能な M23 コネクタにより、制御キャビネットや機械エンクロージャ内でのケーブル配線が容易になり、コンパクトな機器設計における設置の困難さが軽減されます。
産業環境での信頼性の高い動作:IP65 保護を備えたモーターは、厳しい生産条件に耐えられるように設計されており、自動化された製造環境での長期稼働をサポートします。

エンジニアのメモ

「当社のモーションコントロールエンジニアは、厳しい生産環境で高トルク密度、正確なフィードバック制御、信頼性の高いパフォーマンスを必要とするオートメーションシステムにBSH1402P21A2Aシュナイダー高性能AC同期サーボモータを推奨しています。140 mmのフランジ設計、最大19.5 Nmの連続ストールトルク能力、およびSinCos Hiperfaceエンコーダフィードバックの組み合わせにより、このモータはモーション精度と機械の生産性が重要なアプリケーションにとって優れた選択肢となります。」

エンジニアリングの観点から見ると、適切なサーボモーターを選択するには、トルク要件、フィードバック精度、環境条件、ドライブの互換性を慎重に考慮する必要があります。のBSH1402P21A2A シュナイダー高性能 AC 同期サーボモーターSchneider Lexium モーションシステムと連動するように設計されており、モーターフィードバック、サーボドライブ、オートメーションコントローラー間の最適化された通信を提供します。

このモーターは、機械製造業者やシステムインテグレーターにとって、コンパクトな機械設計と高性能モーション機能の間のバランスの取れたソリューションを提供します。 IP65 保護、高速動作、柔軟なコネクタ構成により、信頼性とメンテナンスの軽減が重要な要素となる生産環境に適しています。

プロジェクト事例：精密自動化設備更新

アプリケーションの背景

自動生産装置を運用する高精度の製造施設では、高速生産サイクル中の動作精度と機械の応答を向上させるためにサーボモーターのアップグレードが必要でした。元のシステムでは、頻繁な加速、減速、負荷の変化を処理する場合、位置の安定性に限界がありました。

実装ソリューション

エンジニアリングチームは、BSH1402P21A2A シュナイダー高性能 AC 同期サーボモーター既存の Schneider Lexium モーションコントロールシステムに接続します。このモーターは、強化されたトルク性能、SinCos Hiperface エンコーダーを介した正確なフィードバック、および連続生産条件下での安定した動作を実現しました。

IP65 定格のモーターハウジングにより、ほこりや湿気のリスクにさらされる工場環境でも信頼性の高い動作が可能になり、回転可能な M23 コネクタにより限られたマシンキャビネットスペース内での設置が簡素化されました。

プロジェクトのメリット

位置決め精度と動作再現性の向上
高速動作時の機械応答性の向上
機械的な調整要件の軽減
要求の厳しい産業環境における信頼性の向上
シュナイダーモーションコントロールシステムとの統合を簡素化

よくある質問

Q1: BSH1402P21A2A シュナイダー高性能 AC 同期サーボモーターは、オートメーションマシンのパフォーマンスをどのように向上させますか?

答え:のBSH1402P21A2A シュナイダー高性能 AC 同期サーボモーター高トルク密度、正確な速度制御、正確な位置フィードバックを提供することで、オートメーションのパフォーマンスを向上させます。その永久磁石同期技術と SinCos Hiperface エンコーダは、要求の厳しい産業用途において機械がよりスムーズな動き、より速い応答、および再現性の向上を実現するのに役立ちます。

Q2: BSH1402P21A2A シュナイダー高性能 AC 同期サーボモーターが高精度モーションコントロールシステムに適しているのはなぜですか?

答え:のBSH1402P21A2A シュナイダー高性能 AC 同期サーボモーターは、1 回転あたり 128 周期の高解像度 SinCos Hiperface シングルターンエンコーダを使用し、正確な位置と速度のフィードバックを可能にします。これにより、ロボット工学、CNC 機械、自動組立装置、および高い動作精度を必要とするその他のアプリケーションの正確な同期が可能になります。

Q3: BSH1402P21A2A シュナイダー高性能 AC 同期サーボモーターの IP65 保護定格は、産業ユーザーにどのようなメリットをもたらしますか?

答え:のBSH1402P21A2A シュナイダー高性能 AC 同期サーボモーターIP65 定格のハウジングと滑らかなシャフトエンドを備えており、粉塵や噴流水から保護します。これにより、過酷な製造環境に適し、環境汚染によるメンテナンスの必要性が軽減されます。

信頼と専門知識に関する声明

のBSH1402P21A2A シュナイダー高性能 AC 同期サーボモーターは、精密アプリケーション向けに信頼性の高いモーションソリューションを必要とするオートメーションエンジニア、機械メーカー、産業用システムインテグレーターによって選ばれています。高トルク密度、正確なエンコーダフィードバック、Schneider Lexium 互換性、産業用保護設計の組み合わせにより、高度なオートメーションシステムにとって信頼性の高いコンポーネントとなっています。

専門的なモーター選択の実践を適用し、サーボモーターを正しい駆動および制御アーキテクチャに適合させることにより、メーカーは機械の効率を向上させ、運用リスクを軽減し、安定した長期的な生産パフォーマンスを達成することができます。
