6GK7542-1AX10-0XE0 Siemens 通信モジュール SIMATIC S7-1500 を PROFINET の IO コントローラーまたは IO デバイスとして接続するため

Name: 6GK7542-1AX10-0XE0 Siemens 通信モジュール SIMATIC S7-1500 を PROFINET の IO コントローラーまたは IO デバイスとして接続するため
Brand: MOORE AUTOMATION LIMITED
SKU: 6GK7542-1AX10-0XE0
Price: 交渉可能 USD
Availability: InStock

プロダクト細部:

起源の場所:	ドイツ
ブランド名:	Siemens
証明:	CO.CQ
モデル番号:	6GK7542-1AX10-0XE0

詳細情報

起源の場所:

ドイツ

ブランド名:

Siemens

証明:

CO.CQ

モデル番号:

6GK7542-1AX10-0XE0

インターフェースハードウェア:

2 x RJ45 ポート (統合型 2 ポートリアルタイムスイッチ)

データ転送速度:

10/100 Mbit/s (ファストイーサネット)

PROFINET の役割:

PROFINET IO コントローラまたは IO デバイスとして構成可能

電力摂取:

15 Vdc S7-1500 バックプレーンバス経由の最大消費電力 3.3 ワット

ハイライト:

High Light

ハイライト:

専用ネットワークコプロセッサ: ネットワーク通信をオフロードし、PLC CPU メモリを解放します [6GK7542-1AX10-0XE0]。

デュアルロール PROFINET エンジン: IO コントローラーまたは IO デバイスとして構成可能 [6GK7542-1AX10-0XE0]。

TIA Portal V18 統合: シンプルなブロックベースのハードウェアマッピング [6GK7542-1AX10-0XE0]。

取引情報

最小注文数量:

価格:

inquiries

パッケージの詳細:

新品、オリジナル、工場密封済み

受渡し時間:

2～3営業日

支払条件:

T/T

供給の能力:

要求する

製品説明

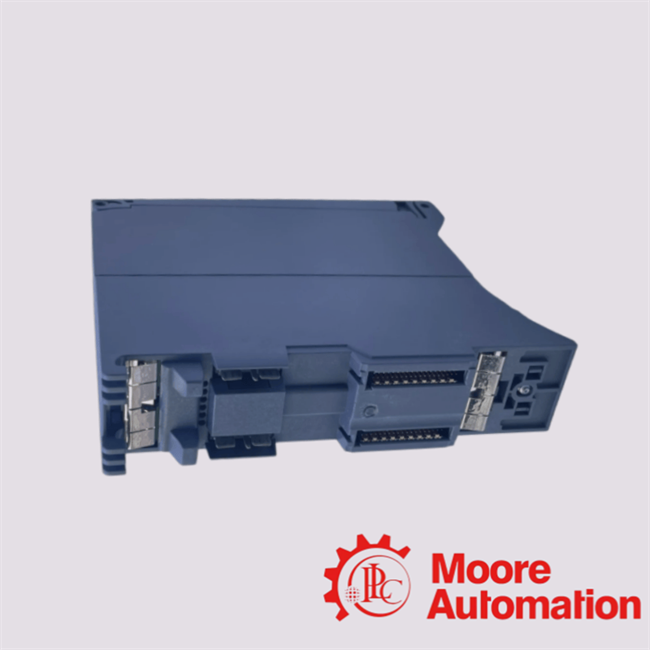

6GK7542-1AX10-0XE0 Siemens 通信モジュール

SIMATIC S7-1500 を IO コントローラーまたは IO デバイスとして PROFINET に接続するため

独立したオンボードプロセッサを搭載した 6GK7542-1AX10-0XE0 通信モジュールは、デュアルポート PROFINET インターフェイスを提供しながら、メイン CPU から複雑な産業ネットワークタスクをオフロードします。これにより、大規模なネットワークデータ交換中の CPU 処理の遅延や接続数の制限といったクリティカルな技術的ボトルネックが解消され、同時 I/O 制御と IT 通信をシームレスに処理できます。これにより、自動車の組立ラインやプロセスオートメーションスキッドなどの高スループット環境で、SIMATIC S7-1500 PLC を工場全体の PROFINET アーキテクチャに IO コントローラーまたは IO デバイスとして接続するための決定的なネットワーキングソリューションとなります。

エンジニアの注記

"TIA Portal プロジェクトで 6GK7542-1AX10-0XE0 を構成する際は、このモジュールが古い '-1AX00-' バージョンを完全に置き換え、STEP 7 Professional V18 以降の使用が必須であることを注意してください。複数の I/O デバイスドロップを持つ環境をスケールアップする場合は、統合された 2 ポートスイッチを活用して、外部ネットワークスイッチを追加料金なしでラインまたはリングネットワークトポロジーを構築してください。ただし、運用上の決定論的なタイミングを維持するために、PROFINET プロパティブロック内で伝送速度を '100 Mbps フルデュプレックス' に固定してください。"

実例アプリケーションケーススタディ

プロジェクト: 生産ラインイーサネットインフラストラクチャ拡張
場所: インドネシア (2025 年展開)
アプリケーション: この正確な通信モジュールモデルは、2025 年にインドネシアの製造プラントに正常に展開され、熱帯の湿潤な条件下で完璧に動作しました。自律的なプロセッサブロックとして機能し、モジュールはクリティカルな組立スキッド上でヘビーインダストリアルマルチキャストメッセージングとマスターコンピュータテレメトリを処理し、ホスト S7-1500 CPU に負荷をかけることなくデータパスを開いたままにします。

カスタム製品 FAQ

Q: この "-1AX10-" モデルは、従来の "-1AX00-" バージョンとどのように異なりますか？

A: 6GK7542-1AX10-0XE0 は、V4.0+ ベースラインを実行する直接的なファームウェアおよびハードウェアの進化です。TIA Portal V18 による強化されたセキュリティ管理レイヤーと改善された診断機能を組み込み、すべての新しいプラント設計において従来のモジュールを完全に置き換えます。

Q: このモジュールは、S7-1500 CPU の内蔵イーサネットポートと並行して実行できますか？

A: はい。CM 1542-1 を追加すると、完全に分離された IP ネットワークサブネットを提供することで、システム全体の帯域幅が拡張されます。これは、一方のサブネット上の決定論的なフィールドレベル I/O トラフィックを、もう一方のローカル SCADA/ERP 監視トラフィックから分離するためによく利用されます。

Q: このモジュールにおける NTP 時刻同期機能の目的は何ですか？

A: ネットワークタイムプロトコル (NTP) クライアントにより、モジュールはイーサネット経由で工場全体の外部マスタークロックと内部クロックを同期させることができます。このクロックスタンプを PLC バックプレーンに渡すことで、分散オートメーションセル間の診断イベントログが完全に一致することが保証されます。
