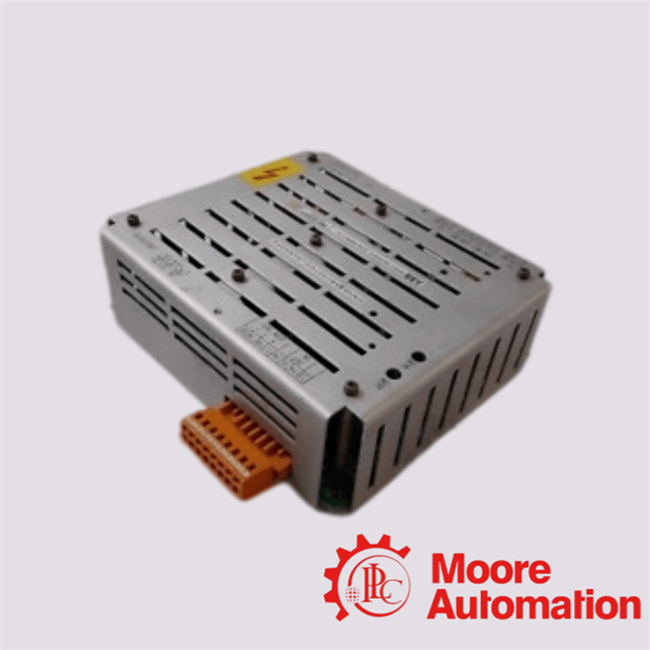

正確な製品識別情報
以下の識別情報と機能は、UNITROL F 励磁システムの ABB ハードウェア説明 3BHS102402 E83 に準拠しています。
| 公式フィールド | 検証済み値 |
|---|---|
| メーカー | ABB |
| モジュール指定 | UNS0868A-P, バリアント V2 |
| 注文番号 | HIEE305120R2 |
| 製品タイプ | 外部電源ユニット |
| システムコンテキスト | UNITROL F 励磁システム |
| 主な機能 | UNITROL F ユニットに統合された POW-1 モジュールに電圧供給を行います。 |
検証済み電気データ
| パラメータ | ABB 公表値 |
|---|---|
| V2 AC 入力範囲 | 127～213 VAC |
| V2 DC 入力範囲 | 82～312 VDC |
| AC 周波数範囲 | 50～600 Hz |
| メイン出力 | 240 VDC, ±10%, 40 W |
| 接点監視出力 | +24 VDC, ±10%, 16 W |
| 寸法 | 178 × 155 × 58 mm |
| 質量 | 750 g |
| 保護等級 | ABB の組み立て要件が遵守されている場合 IP20 |
| 設置高度 | 標高 2,000 m 以下 |
| 接続端子 | 2.5 mm² WAGO タイプ 231 スプリングケージ端子 |
機能設計
AC および DC 電源パス
ABB は、ステップアップコンバータの前に分離された AC および DC 入力を説明しており、冗長電源コンセプトをサポートしています。
入力ステータス監視
AC および DC 入力電圧が監視されます。AC および DC の存在は、AC ON および DC ON LED で表示されます。
240 VDC 継続オプション
短時間の DC 電源中断中に、指定された出力端子に接続された外部コンデンサによって 240 VDC 出力をサポートできます。
24 VDC 接点電源
接点監視電圧は、ABB の説明に従って、電気的に絶縁され、電流制限され、短絡防止されています。
ライフサイクルを考慮した検証
ネームプレートから完全な注文番号、モジュール指定、V2 マーキングを記録します。
AC/DC 電源範囲、出力回路、端子割り当て、キャビネット保護を確認します。
ABB ハードウェアドキュメントに従い、資格のある担当者を使用して、電源オフ時の検査と設置を行います。
