| 起源の場所: | ドイツ |
| ブランド名: | Siemens |
| 証明: | CO.CQ |
| モデル番号: | 6GK1415-2BA10 |

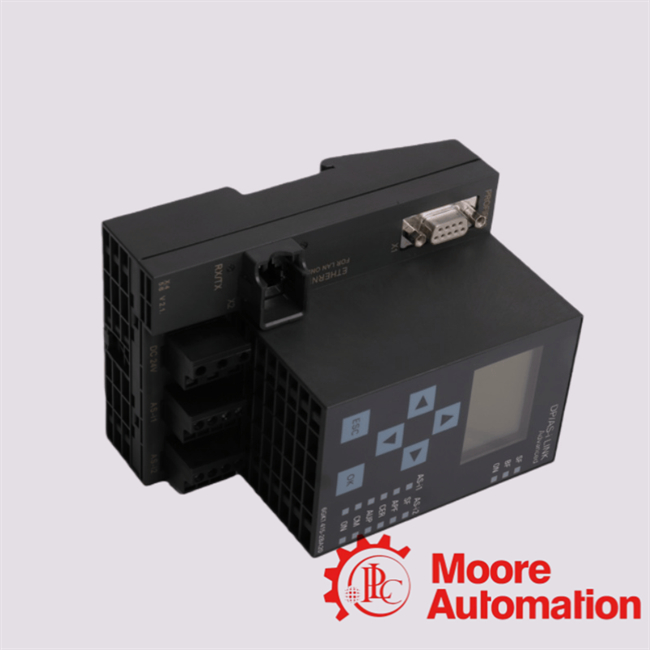

シメンス 6GK1415-2BA10は,センサー/アクチュエータバスシステムAS‐Interface (AS-i) とフィールドバスシステムPROFIBUS DPをリンクするように設計されたSIMATIC NETファミリーのゲートウェイ/インターフェースモジュールである.公式だ
キーポイント:これは PROFIBUS DP スレーブであり,同時にAS インターフェースマスターとして動作し,制御システム (PROFIBUS経由で) に
アクセス I/O デバイスは,AS-Interface.it 経由で接続され,AS-Interface ライン (AS-i ライン 1) から,または 24 V 外部の DC 供給源からオプションで電源を供給できます.
タイプAS-i の電流消費量は最大です250 mA ~ 30 V.オンPROFIBUS DP シードe,典型的なデータ速度 (9.6 kbps から 12 Mbps まで) をサポートする
AS-i側ではAS-Interfaceプロトコルの経由でデジタルおよびアナログデータをサポートする.
概要: 6GK1415-2BA10は PROFIBUS DP システムを可能にします
ASインターフェイス I/O 装置 (センサー/アクチュエーター) を統合する
効果的な診断と
管理の特徴
よく 聞かれる 質問6GK1415-2BA10について
Q1: 6GK1415-2BA10の主な用途は?
A1:このモジュールは,シンプルなデバイス (センサー,アクチュエーター) のAS-Interface (AS-i) ネットワークを有し,より高いレベルのPROFIBUS DPネットワークに統合したい場合に使用されます.リンクモジュールはゲートウェイ (AS-i マスター) として機能し,
AS-i I/O は PROFIBUS DP システムにスレーブデバイスとして
Q2: シングルマスターとダブルマスターの違いは何ですか?
A2 について単一マスター版 (6GK1415-2BA10) は,AS-i行1行と最大62つのスレーブをサポートする. 双重マスター版 (6GK1415-2BA20) は,AS-i行2行 (より大きい/スレーブ冗長システム) をサポートする.
奴隷や別々のセグメントが増える可能性があります
Q3:ASインターフェイスのスレーブがいくつサポートできるのか?
A3 について標準的な"単一のマスター"の構成では,最大62 AS-インターフェース・スレーブAS-i ラインごとに. ※ダブルマスター 変種 (6GK1415-2BA20 順序番号) を使用する場合,2つの AS-i ラインがサポートされる可能性があります.
Q4: PROFIBUS側ではどの通信速度がサポートされていますか?
A4 式:デバイスは標準のPROFIBUS DP速度:9.6kbps, 19.245歳4593歳75187. ほら5500kbps,1.5 Mbps,3 Mbps,そして12 Mbps
