| 起源の場所: | ドイツ |
| ブランド名: | Siemens |
| 証明: | CO.CQ |
| モデル番号: | 6ES7151-1BA00-0AB0 |

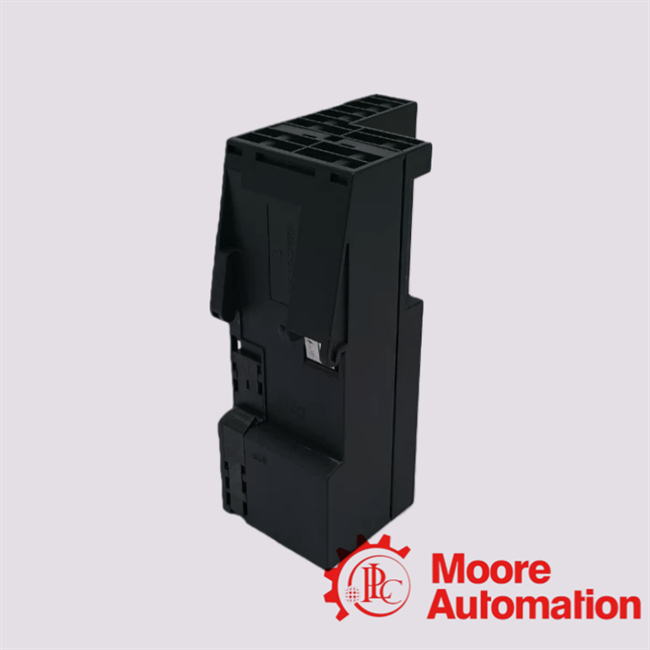

このモジュールは、Siemens SIMATICファミリーの一部です。具体的には、ET 200S分散I/Oシステム用のIM 151-1 HIGH FEATUREインターフェースモジュールです。PROFIBUS DPを提供します。
インターフェース（RS-485経由）で、ET 200SステーションをPROFIBUS DPバスに接続します。伝送/ボーレートのサポート：最大12 Mbit/s。サポートされているレートは、
9.6、19.2、45.45、93.75、187.5、500 kbit/s、および1.5、3、6、12 Mbit/sを含みます。I/Oアドレスボリュームのサポート：最大244バイト
入力用と244バイトの出力用（このHIGH FEATUREバージョン用）
データシートによります。
よくある質問 6ES7151-1BA00-0AB0について
Q1：IM 151-1の「HIGH FEATURE」とはどういう意味ですか？
A1：「HIGH FEATURE」バージョン（6ES7151-1BA00-0AB0など）は、より高いI/Oアドレスボリューム（244バイト）を提供し、ステーション内で最大63個のモジュールを許可し、
BASICまたは標準バージョンと比較して、アイソクロナスモード/サイクル同期などの拡張機能を提供します。
Q2：サポートされている最大伝送速度は？
A2：PROFIBUS DPインターフェースで最大12 Mbit/s。サポートされている標準レート：9.6 / 19.2 / 45.45 / 93.75 / 187.5 / 500 kbit/s; 1.5 / 3 / 6 / 12 Mbit/s。
Q3：ステーションに何個のモジュールを接続できますか？
A3：このHIGH FEATUREバージョンでは、ET 200Sステーションに最大63個のモジュールを接続できます。
Q4：診断は利用できますか？
A4：はい。BF（バス障害）、SF（グループエラー）、ON（供給電圧）のLEDが提供されています。
また、モジュールは、より詳細な
障害情報のために、STEP
7（など）を介したスレーブ診断をサポートしています。
