| 起源の場所: | アメリカ合衆国 |
| ブランド名: | General Electric |
| 証明: | CO.CQ |
| モデル番号: | DS215TCCAG1BZZ01A DS200TCCAG1BAA |

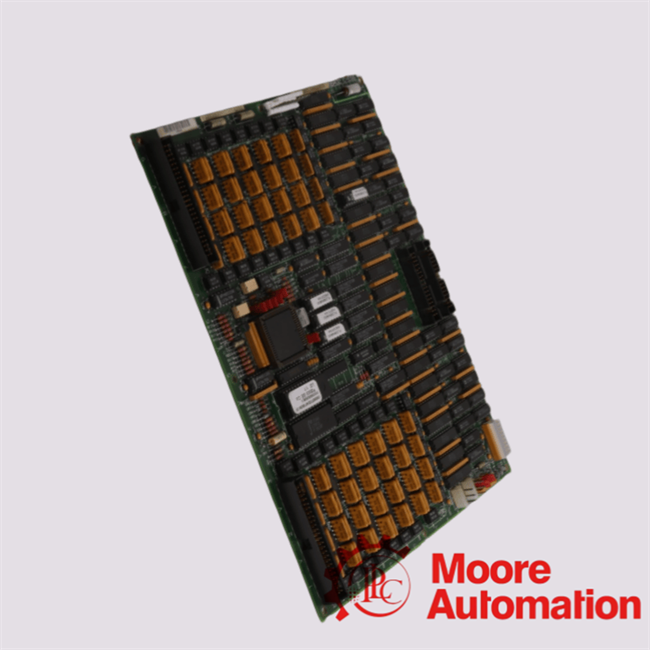

ジェネラルエレクトリック DS215TCCAG1BZZ01A DS200TCCAG1BAAはGEの産業制御プラットフォーム内のコアアナログ入力/出力ボードとして機能する.フィールドデバイスと制御システムの間のアナログ信号交換を処理する上で重要な役割を果たしますこのボードは24VのDC電源で安定した動作をサポートし,総電力の消費量を5W以下に保ち,継続的な産業用動作に適しています.
DS215TCCAG1BZZ01A DS200TCCAG1BAAは,高度な精度で 12 ビットと 16 ビットのデジタルからアナログ変換を搭載し,全スケールの 0.1%の精度で設計されています.このボードには 1500 V rms の隔離電圧も搭載されています信号の整合性を保護し,電気的に騒音のある環境でシステムの信頼性を向上させるのに役立ちます.統合RS-485通信と専用3PL COREBUSバスにより,制御アーキテクチャ内で効率的なデータ交換が可能.
産業用設計では,温度20°Cから60°Cまで,保管条件は40°Cから85°Cまで対応する.相対湿度許容度 5%~95% 凝縮しない,作業高度は最大3000m信頼性の高いアナログ信号管理が必要なタービン制御,駆動システム,その他の産業自動化装置に適しています.
| 製造者 | ジェネラル・エレクトリック |
| 部分番号 | DS215TCCAG1BZZ01A DS200TCCAG1BAA |
| 製品ファミリー | GE Mark V/VI ドライバーボード |
| 製品タイプ | 共通のアナログ I/O ボード |
| ストック | 1 |
| 稼働電圧 | 24V DC |
| 総電力消費量 | 5W未満 |
| 隔離電圧 | 1500Vの回転電圧 |
| 変換 正確性 | 12ビット/16ビット 高精度デジタルからアナログへの変換 (0.1% FS) |
| 通信インターフェース | RS-485インターフェースと専用3PL COREBUSバス |
| 動作温度 | -20°Cから+60°C |
| 貯蔵温度 | -40°Cから+85°C |
| 相対 の 湿度 | 5%から95% (不凝縮) |
DS215TCCAG1BZZ01AとDS200TCCAG1BAAは,GE Mark V制御プラットフォームで使用されるタービン制御コア (TCC) インターフェースモジュールである.それらは信号コンディショニングおよび終了インターフェースカードとして動作する.フィールド機器とMark V制御プロセッサの間の構造化されたアナログおよび離散信号路由を提供.
DS215TCCAG1BZZ01AとDS200TCCAG1BAAは,熱対,RTDおよびアナログプロセス信号の入力および出力コンディショニングをサポートし,精密な信号終了とフィルタリングを実行する.安定した信号に変換されます.制御システム処理に適した低騒音電気入力
DS215TCCAG1BZZ01AとDS200TCCAG1BAAは Mark V アーキテクチャ内の同じ機能TCCカードファミリーに属しているが,通常はハードウェアの修正レベルに関係する違いがある.コネクタの配置,またはファームウェアマッピング互換性. バックバック互換性とライフサイクル交換が必要なタービン制御システムで使用されます.
これらのモジュールは,Mark Vバックプレーンまたはキャビネットレベル端末組を通してインターフェースを行い,プロセッサとI/O制御モジュールへの構造化された信号転送を可能にします.フィールド配線と制御論理実行層間のフロントエンド信号集積ノードとして機能します.
DS215TCCAG1BZZ01AとDS200TCCAG1BAAは,温度モニタリング,RTD抵抗ベースの温度センサー,アナログ電圧およびプロセスの電流信号のための熱対入力処理のために設計されています.制御とステータスシグナルこれらの信号は,タービン燃焼,速度制御,熱保護ループにとって不可欠です.
