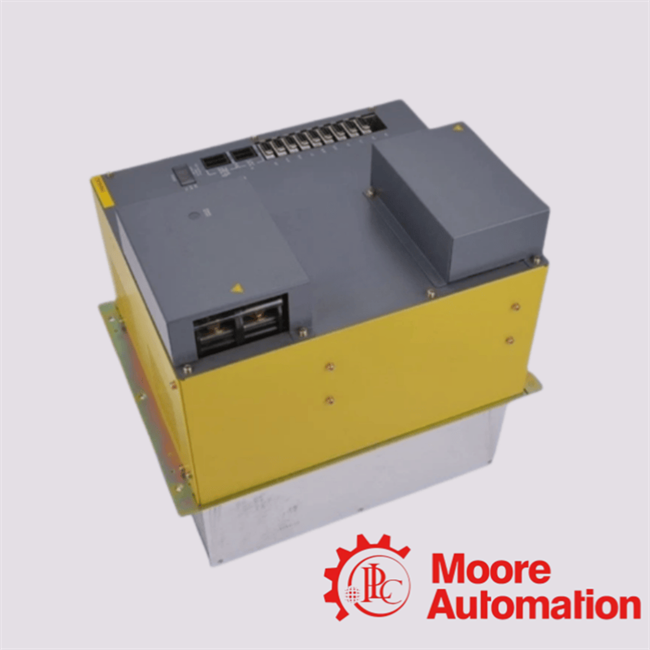

A06B-6102-H245 #H520 高性能CNCアプリケーションのためのジェネラル・エレクトリック・ファヌック・スピンドル・アンプ・ドライブ・モジュール

Name: A06B-6102-H245 #H520 高性能CNCアプリケーションのためのジェネラル・エレクトリック・ファヌック・スピンドル・アンプ・ドライブ・モジュール
Brand: MOORE AUTOMATION LIMITED
SKU: A06B-6102-H245 #H520
Price: 交渉可能 USD
Availability: InStock

プロダクト細部:

起源の場所:	アメリカ合衆国
ブランド名:	General Electric
証明:	CO.CQ
モデル番号:	A06B-6102-H245 #H520

詳細情報

起源の場所:

アメリカ合衆国

ブランド名:

General Electric

証明:

CO.CQ

モデル番号:

A06B-6102-H245 #H520

MPN:

A06B-6102-H245 #H520

シリーズ:

アルファシリーズ

電力出力:

56のKw

出力電流:

198A

応用:

高性能CNC

軸サポート:

単一主軸軸

コントロールテック:

正弦波 PWM (IGBT)

ハイライト:

High Light

ハイライト:

56kWの高出力

タイプ1 シリアルインターフェース

CE認証された足跡

取引情報

最小注文数量:

価格:

inquiries

パッケージの詳細:

新品、オリジナル、工場密封済み

受渡し時間:

2～3営業日

支払条件:

T/T

供給の能力:

要求する

製品説明

A06B-6102-H245 #H520 ジェネラル・エレクトリック・ファヌック・スピンドル・アンプ・ドライブ・モジュール

高性能スピンドル増幅器駆動モジュール要求の高いCNCアプリケーションのために設計され,工業製造環境で例外的なパワーと精度を供給します

テクニカル仕様

パラメータ	仕様詳細
モデル指定	アルファスピンドルモジュール (SPM-45)
部分番号	A06B-6102-H245 #H520
定数入力電源	56 kW
入力電圧範囲	283-325 Vdc (アルファ電源モジュールから)
定数出力電流	198A
最大出力電圧	230 バック
制御インターフェース	タイプ1 / 標準仕様
主回路制御	IGBT ブリッジ付きのサイヌ波PWM
冷却メカニズム	外部の強制風扇冷却 (二重洗浄機)
体重と寸法	~22kg♪ 380mm H × 300mm W × 307mm D

主要な性能特性

定数入力電源: 56 kW / 198 A 最大出力電流この巨大な出力装置は,大きなアルファ30とアルファ40スピンドルモーターを動かすように設計されています.それはあなたのCNCマシンがタイタンや硬化鋼のような硬い材料を停止したりRPMを落とすことなく高度の材料除去速度で取り出すことを可能にします店の出力を最大化します
制御インターフェース: スピンドルHRVサポート付きのタイプ1シリアル通信鏡のような滑らかな表面仕上げと精密な硬いタップを提供します.標準型1デジタル閉ループシステムは,Fanuc 0-D,16/18/21および16i/18i/21i CNC制御と直接ペアされます.高応答ベクトル (HRV) コントロールは,現在の波紋を最小限に抑えるスピンドルとサーボ軸が完璧に同期して完璧にスレッドをタップし高速な模具を作ることができます
認証後項: #H520 CE承認仕様国際的な安全基準の遵守を保証し,電気騒音を削減します. #H520 の後尾は,モジュールは厳格な欧州の安全と電磁互換性 (EMC) 基準を満たしていることを意味します.繊細な線形スケールとのクロストークや電気干渉を原因からあなたのスピンドルドライブを防止する統合されたノイズシールドを備えています測定探査機,またはローカル施設のグリッド

エンジニアリング専門知識

"SPM-45モジュールを交換する際には内部A20B-1007-0591電源板や工場のA20B-2002-0080発射カードのみを交換しないでくださいFanucは工場でこれらの内部ボードをマッチして調節しますさらに,設置中に常に後部ヒートシンク上の二重外部冷却扇を検査してください.この300mm幅のフレームの IGBTブリッジの早速故障のナンバーワン原因です. "

-- CNCシステムリマニュファクチャリングのエンジニア

よく聞かれる質問

このスピンドルドライブに障害があることを示す特定のFanucアラームは?

二重7セグメントLEDディスプレイに表示される一般的な障害は,アラーム01 (メイン回路の電流過剰),アラーム09 (メイン回路の電源セクションの過熱),そしてアラーム 24/25 (CNCとスピンドルモジュールの間のシリアル通信エラー)このコードのいずれかがロックされればモジュールの電源電子機器や制御ボードの障害を示します

A06B-6102-H245の直接交換として使用できますか? #H500のような別の後尾で?

#H520 の後付けは,単に工場で設定された CE 準拠の足跡を表します. 物理的な尺寸,ワイヤリング端末, 198A の電流出力,H245の他のモデルと完全に同一であるプラグ・アンド・プレイで即座に交換できます

このドライブモジュールは 3相交流工場の電力網に直接接続されますか?

いいえ Fanuc Alpha モジュラーシステムの一部として A06B-6102-H245 は AC 入力を受けません共有DCバスバー (283~325Vdc) を通して Fanuc専用電源モジュール (PSM) に直接接続しなければならない.工場ラインの電圧を処理します

証明された性能

"A06B-6102-H245 #H520 の同一の駆動装置が,最近,航空宇宙製造施設の重用垂直掘削工場の改修のために使用されました.グラフィット塵と気温変動が連続する環境での作業3シフト制の生産サイクルで失敗率ゼロを記録しています"
